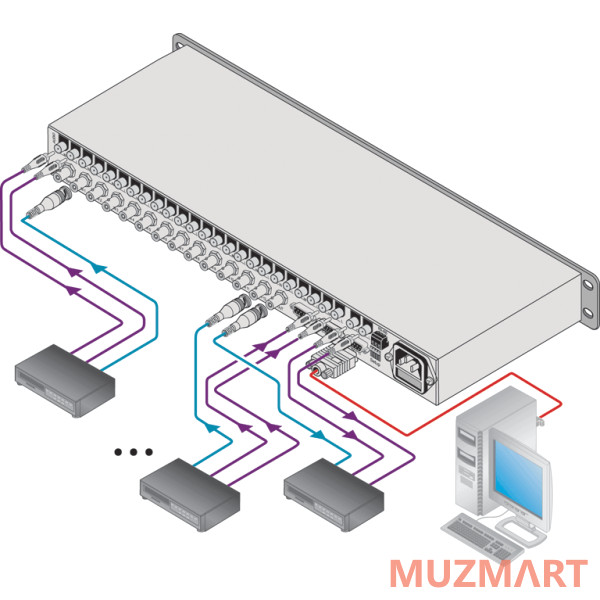

VS-1201xl - высококачественный коммутатор 12:1 композитного видео и стерео аудио сигнала с переключением в интервале кадрового гасящего импульса. Благодаря тому, что выход имеет функцию усилителя-распределителя, подающего сигнал на три параллельных видео и аудио выхода, один сигнал можно подавать на три видеорекордера, монитора и т.п. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройства данной серии поддерживают управление с помощью кнопок на передней панели, по интерфейсам RS-232, RS-485, а также ДУ замыканием контактов. Все они легко интегрируются в более разветвленные коммутационные системы. Например, соединение двух коммутаторов VS-1001xlm позволяет получить коммутатор 10:1 для Y/C (S-video), трех - для YUV, четырех – для RGBS и т.д. Коммутаторы семейства выполнены в прочных и надежных корпусах и устанавливаются в стандартную 19" стойку, занимая высоту 1U. Благодаря широкой полосе пропускания они являются полностью прозрачными элементами на пути прохождения сигнала.
| Входы | 12, 10, 8, 6, 4 видео (композитный или одна составляющая компонентного), 1 В / 75 Ом, разъемы BNC; 12, 10, 8, 6, 4 аудио стерео, +4 dBm, 10 кОм, разъемы RCA; 1 внешнего синхросигнала (или композитный видео), 1 В / 75 Ом, разъем BNC |
| Выходы | 1х3 видео (композитный или одна составляющая компонентного), 1 В / 75 Ом, разъемы BNC (xlm); 1х3 аудио стерео, до 28 В / 50 Ом, (24 dBm), разъемы RCA (xlm) |
| Полоса пропускания видеосигнала | 400 МГц на уровне -3 дБ (для 1201xl - 250 МГц) |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,04 % |
| К-фактор | менее 0,05 % |
| Отношение видеосигнал/шум | более 77,6 дБ |
| Коэффициент гармоник | 0,02 % |
| Нелинейность | менее 0,1 % |
| Полоса пропускания аудиосигнала | 55 кГц на уровне -0,1 дБ |
| Отношение аудиосигнал/шум | более 90,29 дБ |
| Перекрестные помехи (аудио) | -79 дБ |
| Регулировки | от 12 до 4 сенсорных переключателей на передней панели, порты RS-232, RS-422, ДУ замыканием контактов |
| 2-я гармоника | менее 0,003 % на частоте 1 кГц |
| Источник питания | ~230 В, 50/60 Гц, 16 Вт (VS-1201xl) |
| Масса | около 3,1 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 1U; устанавливается в стандартную 19" стойку |
| Аксессуары | сетевой шнур, ПО для Windows®, нуль-модемный адаптер |
