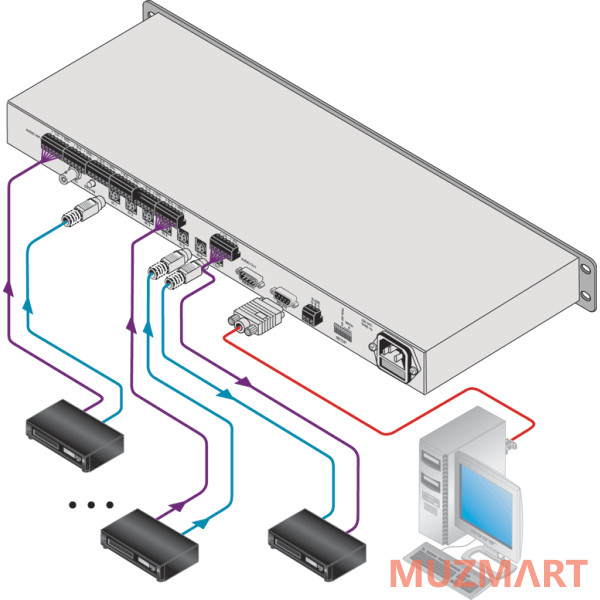

VS-61YC - высококачественный коммутатор 6:1 сигналов S-video и симметричных аудио стерео сигналов с переключением в интервале кадрового гасящего импульса. Любой из входных сигналов коммутируется на монитор, рекордер или иное приемное устройство. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Управление осуществляется при помощи кнопок на передней панели, по интерфейсам RS-232, RS-485. VS-61YC имеет раздельные входы для сигналов введения и синхронизации (СЧП), что позволяет синхронизировать его взаимодействие с другими устройствами в студии. Коммутатор выполнен в прочном и надежном корпусе и устанавливается в стандартную 19" стойку, занимая высоту 1U. Благодаря широкой полосе пропускания (для видео - около 250 МГц, для аудио - более 100 кГц) он является полностью прозрачным элементом на пути прохождения сигнала.
| Входы | 6 - S-video, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), разъемы 4-pin; 6 - аудио стерео симметричных, +4 dBm / 10 кОм, клеммные модульные разъемы |
| Выходы | 1 - S-video, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), разъем 4-pin; 1 - аудио стерео симметричный, +4 dBm / 50 Ом, клеммный модульный разъем |
| Тип входа | открытый |
| Полоса пропускания сигнала на уровне -3 дБ | видео: 250 МГц; аудио: 100 кГц |
| Максимальный уровень выходного сигнала | видео: 3,8 В; аудио: 18 В |
| Дифференциальная фаза | менее 0,05° |
| Дифференциальное усиление | менее 0,06% |
| К-фактор | менее 0,05% |
| Отношение сигнал/шум | видео: 77,2 дБ; аудио: 87 дБ |
| Перекрестная помеха | видео: -62,5 дБ (5 МГц); аудио: -81,6 дБ (1 кГц) |
| Коэффициент гармоник + шум | 0,091% |
| Управление | ручное, RS-232, RS-485 |
| 2-я гармоника | 0,023% |
| Источник питания | ~230 В, 50/60 Гц, 20 ВА |
| Масса | около 2,7 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 1U; устанавливается в стандартную 19" стойку |
| Аксессуары | сетевой шнур, нуль-модемный адаптер, управляющее ПО |
