Xilica XD-4080 Цифровой процессор-контроллер акустических систем

В данном разделе вы можете ознакомиться с техническими характеристиками на Xilica XD-4080 Цифровой процессор-контроллер акустических систем

Цифровой процессор-контроллер акустических систем

Серия XD является новейшей флагманской серией процессоров-контроллеров с DSP- процессорами цифровой обработки сигналов. Во всех моделях процессоров-контроллеров акустических систем серии XD применяются фильтры с конечной импульсной характеристикой (FIR-фильтры) с линейной фазой, называемые так же «Brick Wall». FIR-фильтры значительно превосходят по качеству традиционные фильтры с бесконечной импульсной характеристикой (IIR-фильтры). При этом наряду с использованием FIR-фильтров предусмотрена возможность использования и традиционных IIR-фильтров. В серии XD применены новые программные алгоритмы реализации компрессоров, кроссоверов и фазовых фильтров. Благодаря применению новейших DSP и самых последних технологий в области электронных компонентов, цифровые процессоры-контроллеры акустических систем серии XD заняли одно из ведущих мест в индустрии профессионального звука.

Технические характеристики

Входы и выходы:

• Входное сопротивление: > 10 кОМ
• Выходное сопротивление: 50 ОМ
• Максимальный уровень сигнала: +20 dBu
• Тип: электронный балансный

Аудиохарактеристики:

• Частотный диапазон: +/- 0.1 дБ 20 – 30 кГц
• Динамический диапазон: 115 дБ (невзвеш.)
• CMMR: > 100 дБ (50 – 10 кГц)
• Взаимопроникновение каналов: < -100 дБ
• Искажение: 0,002% (1 кГц @+ 4 dBu)

Цифровые аудиохарактеристики:

• Процессор: 40-бит с плавающей запятой
• Частота дискретизации: 96 кГц
• Аналоговые конвертеры: высококачественные 24-бит
• Задержка: 1.5 мс
• 1.75 – 7.75 мс с FIR

Управление:

• Чувствительность: -40 - +15 дБ с шагом 0.25 дБ
• Полярность: +/-
• Задержка: до 650 мс (вх./ вых.)
• Эквалайзеры по 8 на вх./вых.
• Тип: параметрический, Hi-shelf, Lo-shelf, Phase (1-го и 2-го порядка)
• Чувствительность: -30 - +15 дБ с шагом 0.25 дБ
• Ширина полосы пропускания: 0.02 – 2.5 октавы (добротность = 0.5 – 72)
• Графический эквалайзер: (1 на вх.): 31 - полосный 1/3 окт.
• Кроссовер (2 на каждый вх./вых.):
• Типы фильтров: Butterworth, Bessel, Linkwitz Riley, FIR
• Крутизна: 6 – 48 дБ/окт.
• Компрессоры и лимитеры:
• порог: -20 - +20 dBu
• Время атаки: 0.3 – 100 мс
• Время затухания: 2 – 32X времени атаки
• Степень компрессии: 1:1 – 1:40

Системные параметры:

• Количество программ: 30
• Единицы измерения задержки: миллисекунды, футы, метры
• Режимы регулировки частот: 36 шагов/окт., точность  1 Гц
• Защита: Выкл./ Вкл.
• Наименования каналов: до 6 знаков

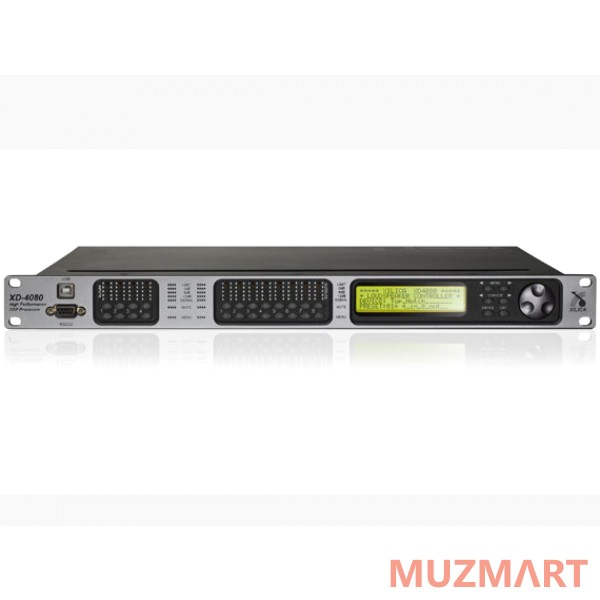

Передняя панель:

• Дисплей: 4 x 26, с подсветкой, LCD
• Индикатор уровня: светодиодный (LED), 5 сегментов
• Кнопки: 16 Channel Mute/ Menu, 6 System Menu, 1 Энкодер

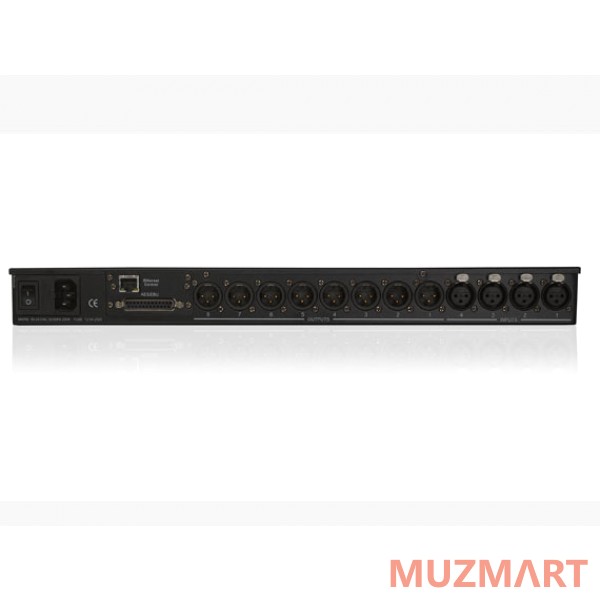

Разъемы:

• Аналоговый: 3-пинный XLR
• Цифровой: 25-пинный DB-25 (AES/EBU)
• RS-232: «мама» DB-9
• USB: тип В
• Ethernet: стандартный CAT-5
• Питание: стандартная IEC розетка

Общие:

• Напряжение питания: 90 - 265 В (VAC) (50 / 60 Гц)
• Габариты: 19” x 1.75” x 9” (483 x 44 x 229 мм)
• Вес: 10 lbs / 4.6 кг
